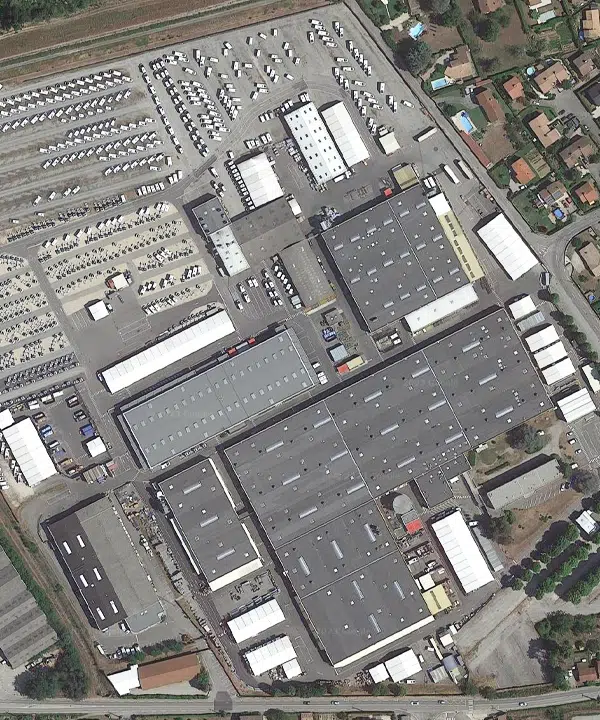

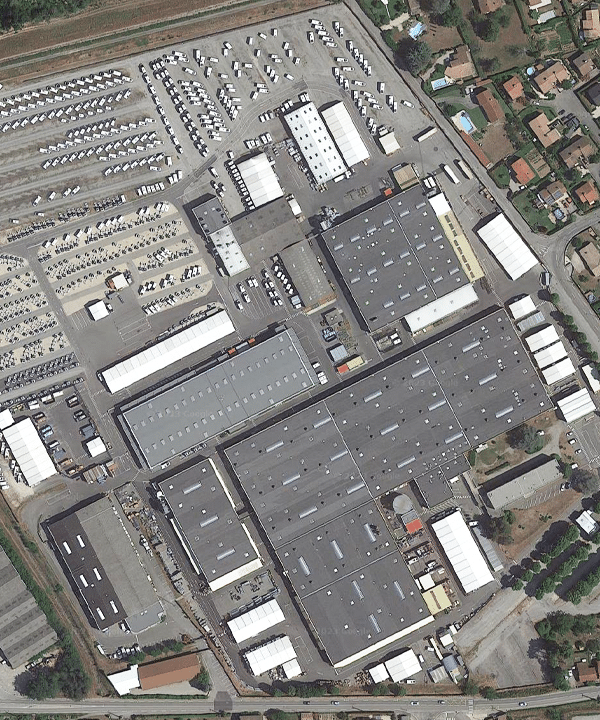

Vue aérienne du site Trigano – Tournon-sur-Rhône
Comment répondre aux défis de chaleur excessive ?
Notre étude de cas rafraîchissement adiabatique porte sur un bâtiment industriel de 18 000 m² situé à Tournon-sur-Rhône, en Ardèche. Spécialisé dans la fabrication de véhicules de loisirs, caravanes et camping-cars, il s’agit de la plus grande unité de production d’Europe (13 000 véhicules assemblés par an).
Le client faisait face à des défis importants, notamment une chaleur excessive qui compromettait la productivité et présentait un risque potentiel d’arrêt de la chaîne de production. Les solutions précédemment envisagées se révélaient soit excessivement coûteuses, soit inadaptées à leurs besoins spécifiques. De plus, travailler avec les portes ouvertes était impératif en raison du flux constant de marchandises, rendant ainsi l’installation d’un système de climatisation classique impossible.
Solution proposée
Le client cherchait donc une solution efficace qui ne serait pas seulement économique à l’investissement, mais aussi à l’exploitation. Il était également crucial de ne pas perturber le système de désenfumage existant et de minimiser les interruptions de production lors de la mise en place de la nouvelle solution de rafraîchissement. Enfin, le client exprimait le besoin de pouvoir intégrer et contrôler les rafraîchisseurs depuis leur Gestion Technique du Bâtiment (GTB) existante.
Étude
On considère que pour cette étude les points suivants :

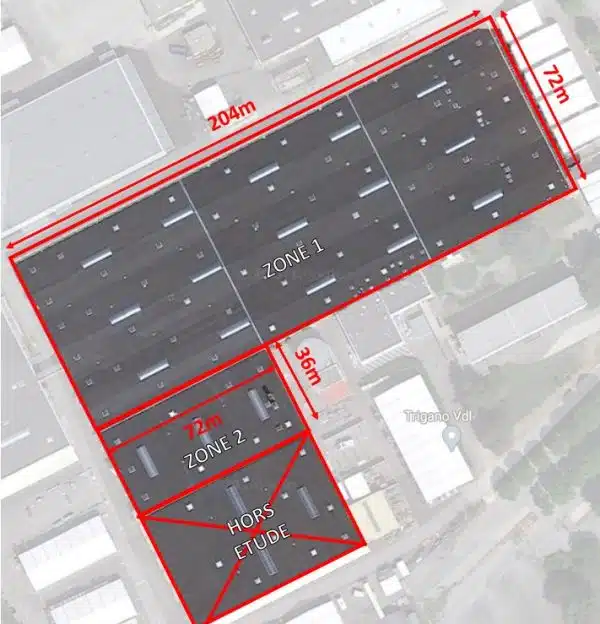

- Les zones à rafraîchir représentent :
→ Zone 1 : 14 688 m² sur 6 m de hauteur
→ Zone 2 : 2 592 m² sur 6 m de hauteur
- Température d’air ambiant souhaitée à 27°C en période estivale, lorsque le bâtiment est en occupation, au milieu de la journée.
- Il y a des obstacles à prendre en compte lors de l’implantation des rafraîchisseurs, notamment les sprinklages et les luminaires. Cependant on considère qu’il est possible d’installer des gaines et la diffusion à environ 5 m du sol.
Simulation
Dans le cadre de cette étude et pour dimensionner l’installation, nous simulons le rafraîchissement du bâtiment en période estivale :
Scénario 1 | |
Air entrant dans le rafraîchisseur | |
Température | 37° |
Humidité relative | 23% |
Calcul de la Température de soufflage | |
Température de soufflage | 23,7°C |
Humidité relative de l’air soufflé | 78% |
Estimation des conditions d’ambiance | |
Température d’ambiance souhaitée | 27°C |
Estimation stratification thermique | 6°C |
Estimation de l’humidité relative d’ambiance | 58% |
Scénario 2 | |
Air entrant dans le rafraîchisseur | |
Température | 30° |
Humidité relative | 33% |
Calcul de la Température de soufflage | |
Température de soufflage | 22,7°C |
Humidité relative de l’air soufflé | 68% |
Estimation des conditions d’ambiance | |
Température d’ambiance souhaitée | 26°C |
Estimation stratification thermique | 5°C |
Estimation de l’humidité relative d’ambiance | 57% |
Diffusion et évacuation de l’air

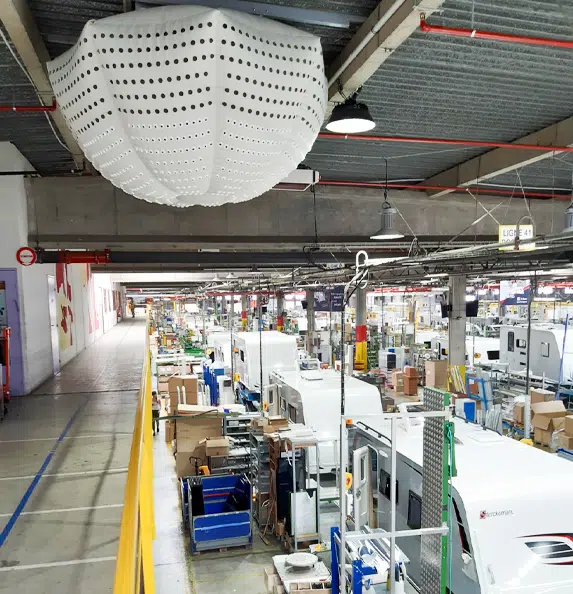

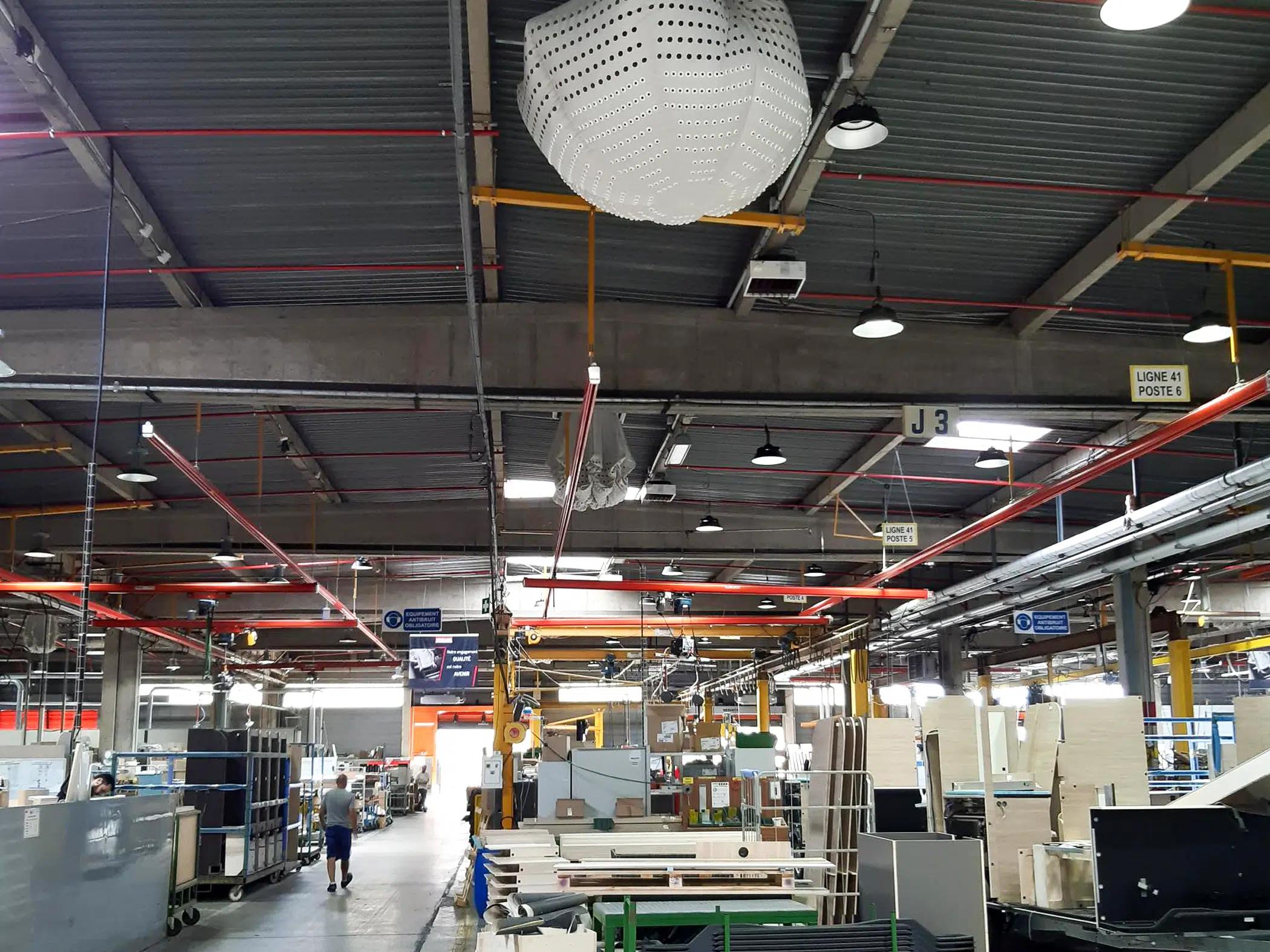

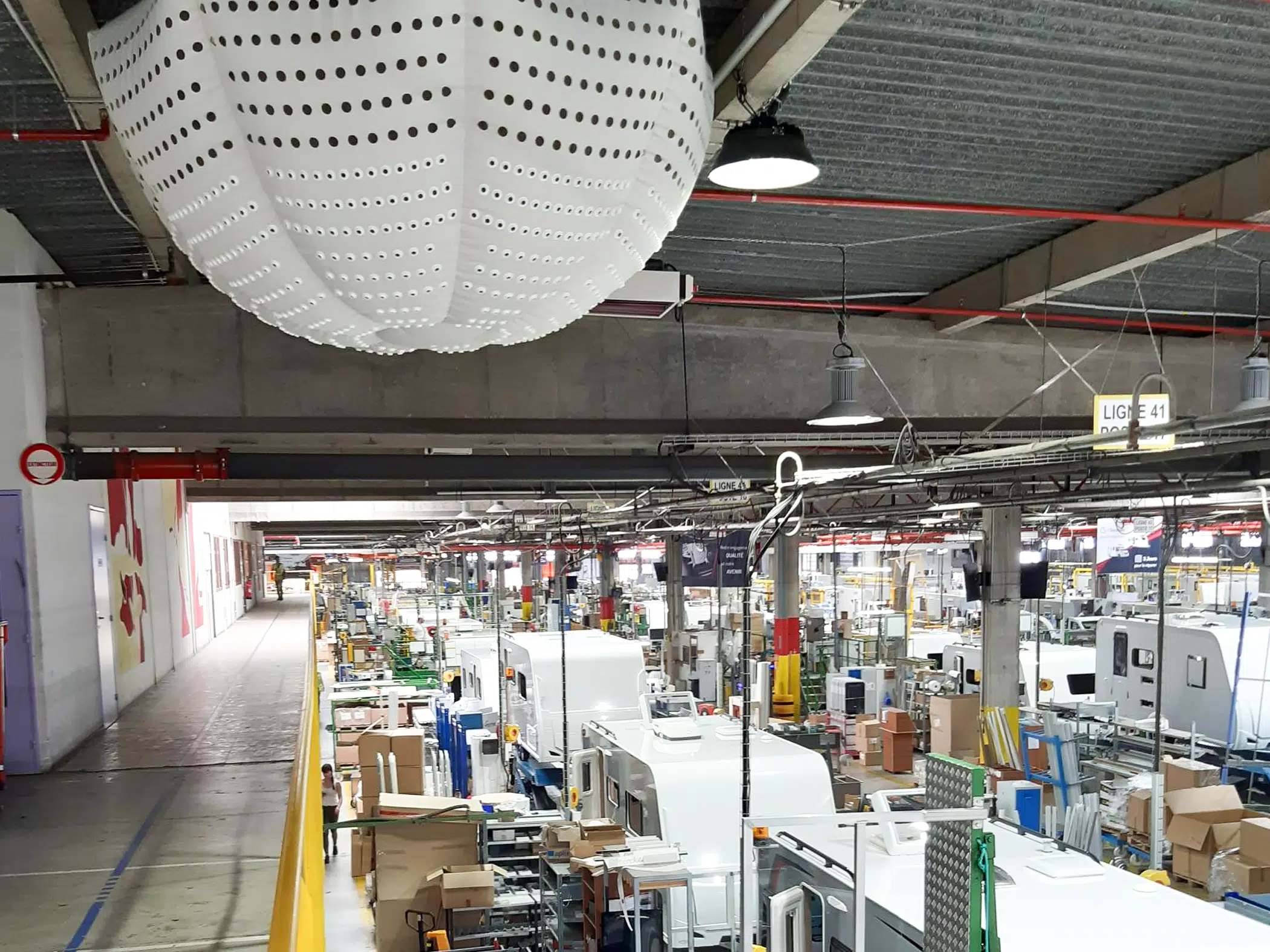

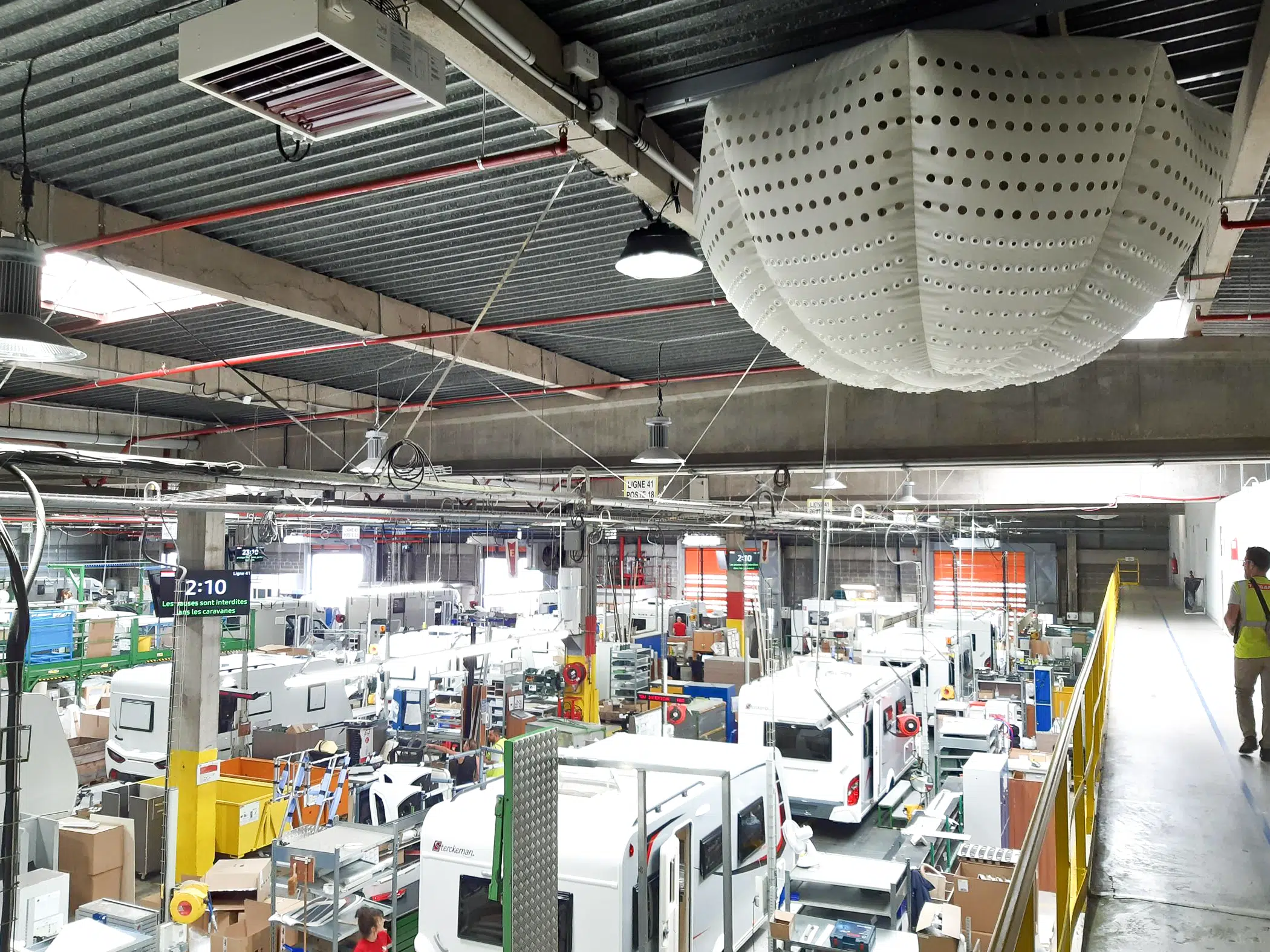

En vue de couvrir l’ensemble de la surface étudiée, le choix s’est porté vers un système de diffusion textile en demie-sphère. Ces diffuseurs sont constitués de buses de soufflage longue portée pour que la vitesse d’air à hauteur des occupants participe à l’abaissement de température ressentie.
L’évacuation de l’air est obligatoire pour assurer la qualité de l’air intérieure et assurer la régulation du taux d’hygrométrie ambiant. Les extracteurs seront assimilés à tous systèmes d’ouvrants de toiture ou façade permettant d’évacuer l’air entrant dans les locaux via les rafraîchisseurs. Selon les possibilités, il est conseillé d’installer ces ouvrants le plus loin possible de la zone rafraîchie afin de créer un courant d’air frais homogène et efficace sur le plus grand volume possible.
Régulation
Chaque zone est gérée indépendemment grâce à la commande manuelle bi-vitesse. Celle-ci permet à l’utilisateur d’ajuster le débit de soufflage. En complément, des périphériques optionnels tels que des sondes de témpératures (intérieure et extérieure) et un capteur hygrométrique viennent compléter l’installation.
Résultat après travaux
36 rafraîchisseurs Wetbox WFP 30 000 ont été préconisés sur ce projet pour atteindre le confort thermique souhaité par le client.
Selon les simulations établies, ils permettent d’évacuer environ 2700 kW de chaleur en période estivale. Enfin, sur l’ensemble de l’installation, la puissance électrique installée est de 108 kW pour une consommation d’eau de l’ordre de 4,3 m3/h.
Le client est pleinement satisfait de la solution de rafraîchissement adiabatique installée. La productivité a augmenté et les recrutements sont notamment rendus plus simples. Les opérateurs peuvent désormais travailler dans des conditions de travail plus confortables, même en période de fortes chaleurs.
Comme exprimé dans les besoins du projet, la production n’a pas été perturbée lors de l’installation des rafraichisseurs, celle-ci ayant été effectuée directement depuis la toiture.
